注塑生產(chǎn)彩磚塑料模具的時候車間技術(shù)員需要對工藝參數(shù)進行精確控制，對生產(chǎn)彩磚塑料模具的鋼模也應(yīng)當注意4點。塑料原料品種不同所需要的鋼模溫度也不同，如果彩磚塑料模具要求尺寸準確度高的話，生產(chǎn)彩磚塑料模具的鋼模溫度控制應(yīng)當?shù)鸵恍?，如果生產(chǎn)的彩磚塑料模具又薄又復(fù)雜且表面光潔度要求高，則與之相配的鋼模溫度應(yīng)當偏高一些。

為了保證彩磚塑料模具有較規(guī)整的形狀和尺寸精度，避免彩磚塑料模具在脫模的時候被頂穿或脫模后發(fā)生較大的翹曲變形，生產(chǎn)彩磚塑料模具的鋼模溫度必須低于塑料原料的熱變形溫度。

對于聚碳酸酯和聚苯醚及聚砜等黏度較高的塑料原料，鋼模必須要有較高的溫度滿足充模的需要，也可以調(diào)整生產(chǎn)彩磚塑料模具的冷卻速度使之緩慢冷卻，使得彩磚塑料模具的內(nèi)外冷卻速度盡可能一致，防止生產(chǎn)的彩磚塑料模具產(chǎn)生凹痕和裂紋缺陷，反之對于黏度較小的聚乙烯和聚丙烯及聚苯乙烯塑料，可以采用較低的鋼模溫度進行生產(chǎn)，防止脫模變形及因為后期結(jié)晶而引起的彩磚塑料模具后收縮和性能變化進而提高生產(chǎn)效率。

對于厚壁的彩磚塑料模具制品，充模的時間長且冷卻時間也長，為了使得內(nèi)外冷卻速度一致并且防止內(nèi)外溫差大造成內(nèi)應(yīng)力缺陷，所以鋼模溫度應(yīng)當適當?shù)恼{(diào)節(jié)高些。

注塑生產(chǎn)彩磚塑料模具的時候鋼模的冷卻一般用水或油冷卻，控制鋼模的模溫在5至95攝氏度的時候應(yīng)當用水冷卻，在95至120攝氏度的時候應(yīng)當用油冷卻。

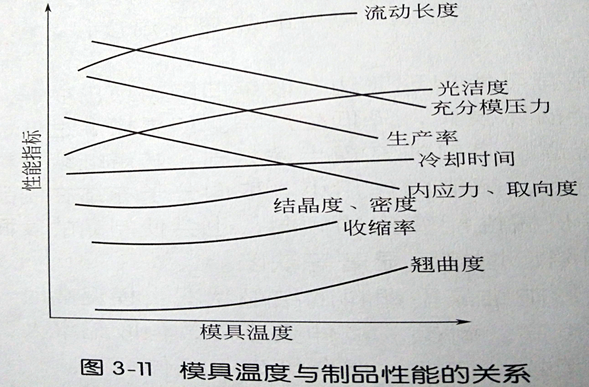

鋼模溫度的選擇對生產(chǎn)的彩磚塑料模具制品性能有很大影響，它們之間的關(guān)系如上圖3-11所示。
